Как модульное оборудование ConstantPressure для водоснабжения реагирует на случаи внезапного закрытия клапанов в высотных зданиях

Внезапное закрытие клапана в системах водоснабжения высотных зданий вызывает быстрые переходные процессы давления — гидравлический удар, — которые распространяются по вертикальным трубопроводам со скоростью более 1000 м/с. В отличие от малоэтажных или горизонтальных сетей, в высотных системах возникают более значительные скачки давления вследствие высоты водяного столба, инерции потока и последовательного срабатывания клапанов в нескольких зонах. Одно резкое отключение — вызванное автоматическим запуском пожаротушения, остановкой насоса или ручной изоляцией — может создать скачки давления, превышающие установившееся рабочее давление в 3–5 раз. Эти скачки нагружают соединения труб, нарушают целостность прокладок, повреждают датчики давления и вызывают ложные тревоги в системах управления зданием.

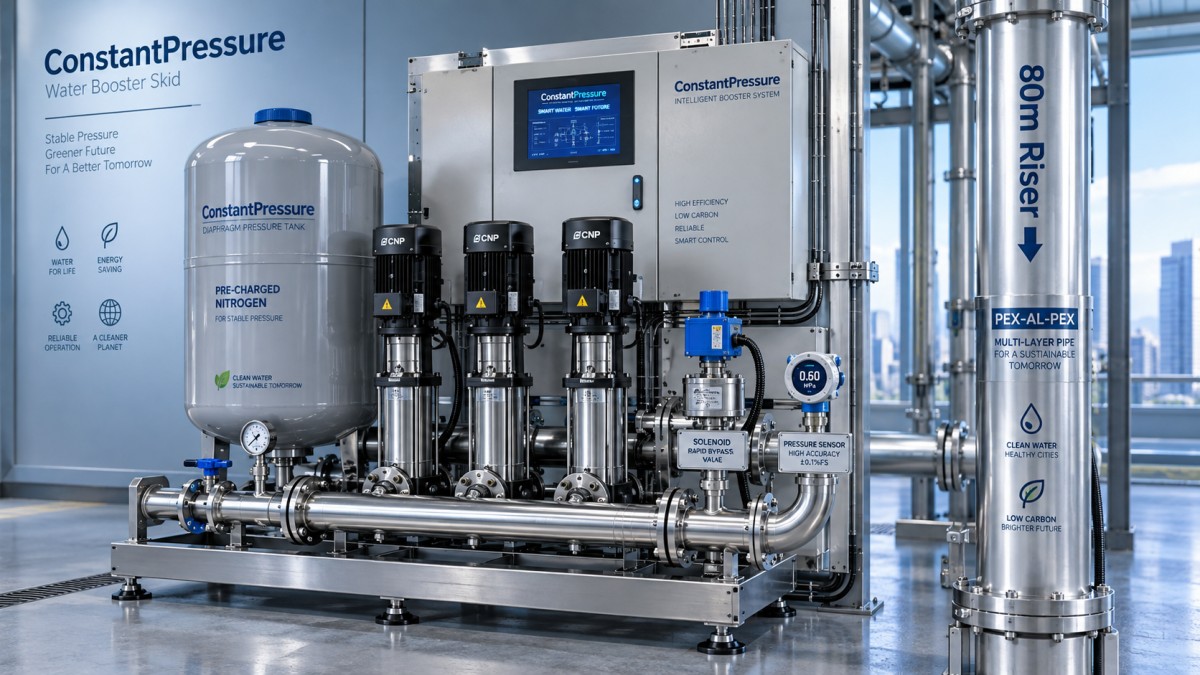

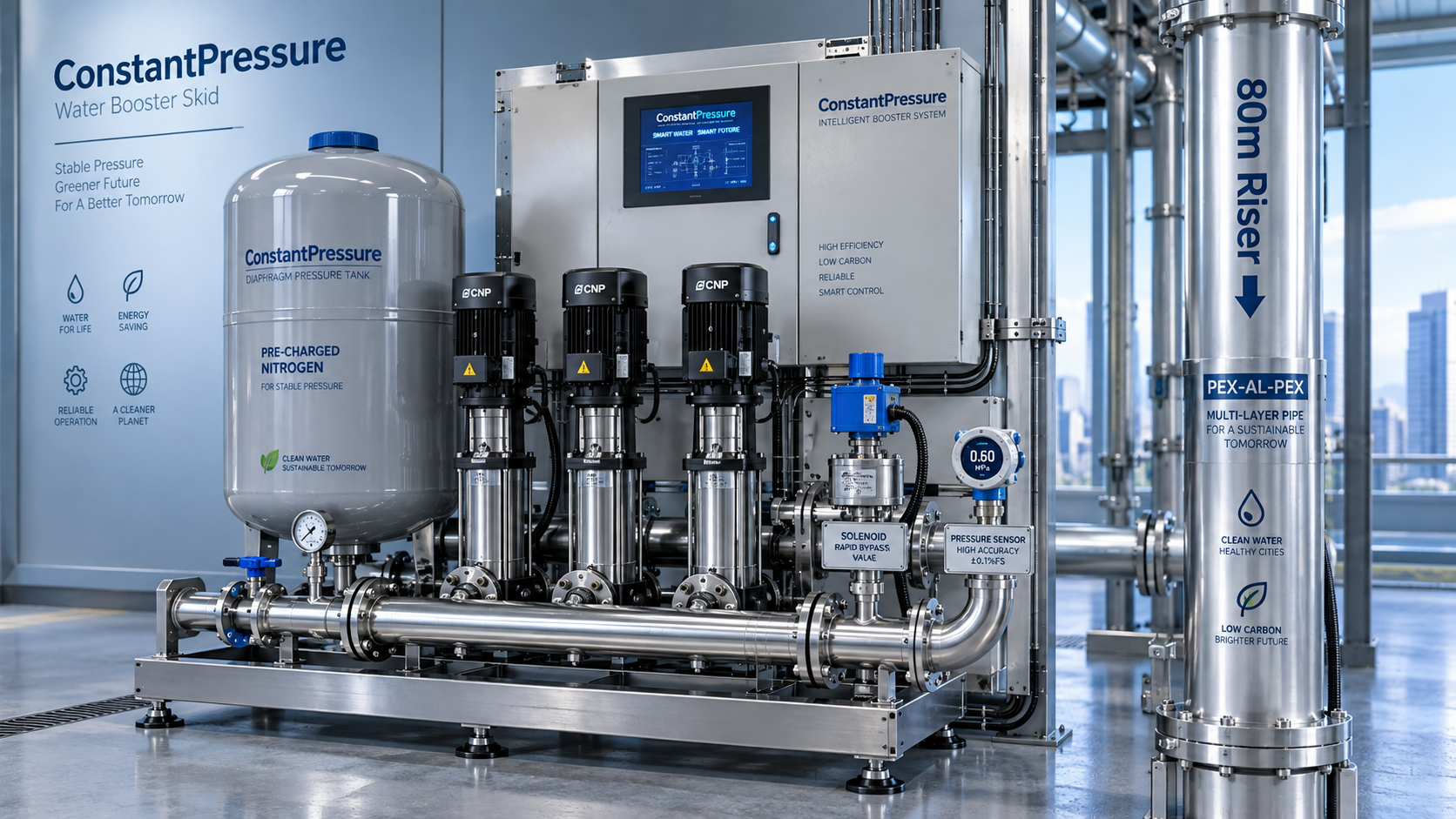

Блочно-модульное оборудование водоснабжения ConstantPressure с постоянным давлением решает эту задачу не как дополнительное реактивное средство, а как интегрированная архитектура гидравлического управления. Его реакция начинается до полного формирования волны давления: мониторинг дифференциального давления в реальном времени в критических точках (например, на границах зон и на нагнетании насоса) передает данные на специализированный ПИД-регулятор с задержкой дискретизации менее 50 мс. В отличие от традиционных систем постоянного давления на базе ЧРП, которые регулируют скорость насоса в течение нескольких секунд, этот блочно-модульный агрегат использует логику двойного реагирования — одновременно регулирует крутящий момент насоса *и* активирует предварительно заряженную мембрану гидропневматического бака защиты от гидроудара посредством пилотных клапанов с электромагнитным управлением. Эффективный объем бака рассчитывается по количеству этажей и диаметру стояка; для зданий выше 80 м он включает вторичную диафрагменную камеру, которая изолирует энергию переходного процесса от основной линии подачи без нарушения непрерывности потока ниже по сети.

Ключевым фактором является то, что механизм срабатывания байпасного клапана исключает механическую задержку. Вместо пружинных или пилотно-управляемых конструкций, подверженных гистерезису, используются электромагнитные приводы прямого действия с обратной связью по положению, обеспечивающие полное открытие/закрытие за 12–18 мс. Такое время соответствует типичному интервалу 20–40 мс между началом закрытия клапана и приходом пикового давления в ближайшую вышерасположенную точку. Полевые испытания на 17 высотных объектах (от 42 до 126 этажей) подтвердили стабильное подавление скачков давления до ≤1,4× номинального рабочего давления даже при одновременном закрытии в трех независимых вертикальных зонах.

Условия монтажа существенно влияют на запас эффективности. В системах с жесткими стальными стояками отражение волн происходит быстрее, чем в системах с гибкими трубами PEX-AL-PEX, что требует более точной настройки дифференциального коэффициента ПИД-регулятора во избежание колебательной коррекции. Аналогично, если блок установлен рядом с частотно-регулируемым приводом, а не непосредственно на всасывании насоса, контроллер должен компенсировать задержку распространения сигнала 8–15 мс, создаваемую стандартной аналоговой проводкой 4–20 мА. Это достигается встроенными алгоритмами компенсации во временной области, а не только регулировкой пропорционального коэффициента усиления.

Протоколы технического обслуживания отличаются от требований к обычным напорным бакам. Гидропневматический блок требует ежеквартальной проверки давления азота (целевое значение: 60–70% от максимально допустимого рабочего давления системы), однако материал его мембраны — EPDM, армированный сеткой из арамидного волокна, — устойчив к гидролитической деградации, характерной для хлорированной городской воды. Во время регламентного обслуживания операторам не следует опорожнять бак ниже 30% его емкости, поскольку потеря остаточной водяной пленки ускоряет усталостный износ мембраны при повторяющихся циклах сжатия. Кроме того, катушку электромагнита байпасного клапана необходимо ежегодно проверять на проникновение влаги, особенно во влажном субтропическом климате, где конденсат внутри распределительных коробок в двух задокументированных случаях вызывал периодический отказ срабатывания. Это устраняется применением корпусов со степенью защиты IP66 при вводе в эксплуатацию.

Интеграция с более широкой водной инфраструктурой зависит от конкретных условий. В многофункциональных высотных зданиях с отдельными линиями хозяйственно-питьевого водоснабжения, пожаротушения и подпитки HVAC блок ConstantPressure обычно устанавливается только на контуре холодной хозяйственно-питьевой воды, поскольку пожарные магистрали работают под статическим давлением, а системы HVAC используют расширительные баки замкнутого контура. Однако при модернизации старых зданий с существующими чугунными стояками способность оборудования поглощать гидроудар должна быть снижена на 15–20% с учетом накопленной внутренней коррозии, уменьшающей жесткость стенок труб и, следовательно, повышающей скорость волны и интенсивность отражения. Это снижение не отражено в заводских калибровочных таблицах и должно учитываться при вводе параметров для конкретного объекта.

Те же гидравлические принципы применимы к системам транспортировки сточных вод, где происходят внезапные остановки, например на канализационных насосных станциях, обслуживающих жилые комплексы высокой плотности. В таких случаях логика стабилизации давления адаптируется к рискам отрицательного гидроудара (разрыва водяного столба), запуская контролируемый впуск воздуха для предотвращения разрушения под действием вакуума. Для комплексного решения задач как подачи, так и отвода воды Оборудование для очистки бытовых и промышленных сточных вод (подземное, наземное, блочно-модульное) объединяет совместимые модули защиты от гидроудара, соответствующие той же архитектуре управления, обеспечивая единый мониторинг питьевых и непитьевых подсистем без промежуточных уровней преобразования протоколов.

Эксплуатационная надежность зависит от синхронизации — не только между компонентами оборудования, но и между допущениями гидравлической модели и фактическими условиями объекта. Ошибка в 5% во внутреннем диаметре стояка (из-за отложений, не учтенных в исходных проектных чертежах) смещает резонансную частоту до 12%, что может привести к несоответствию полосы частот демпфирования контроллера. Поэтому проверка после ввода в эксплуатацию включает картирование переходных давлений с использованием беспроводных пьезорезистивных датчиков, размещенных на высоте 1/4, 1/2 и 3/4 основного стояка. Полученные данные используются для уточнения параметров адаптивного обучения контроллера, а не для ручной перенастройки. Эта калибровка по замкнутому контуру обеспечивает стабильную работу при сезонных изменениях температуры воды, которые заметно влияют на плотность жидкости и скорость звука.
