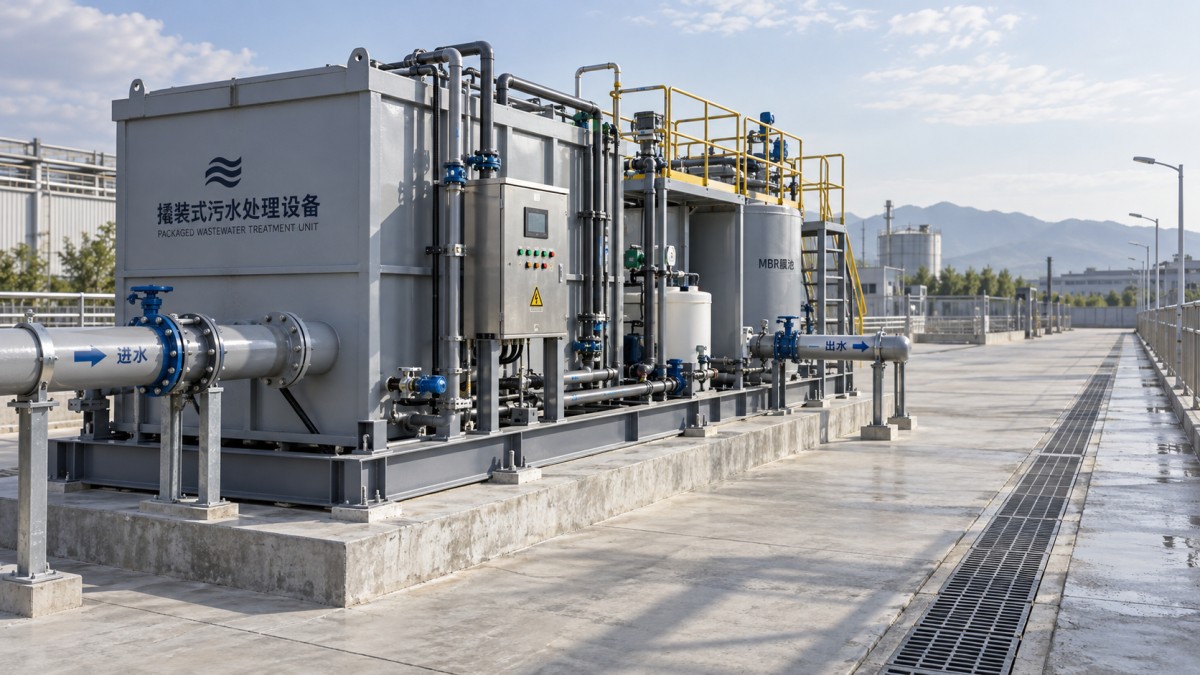

Какая подготовка площадки требуется для модульной установки очистки сточных вод на раме-салазках?

Для монтажа блочно-модульной установки очистки сточных вод требуется ровное, рассчитанное на соответствующие нагрузки основание, согласованные отметки трубопроводов, подходящая система водоотведения, электроснабжение и безопасный доступ для доставки и технического обслуживания. Заводская сборка сокращает объем монтажных работ, но не отменяет эти требования к площадке. Если блок доставят до готовности фундамента и подключений, проекту могут потребоваться дополнительные расходы на хранение и подъемные работы, а пусконаладка задержится.

Начинать следует с утвержденного поставщиком монтажного чертежа, а не только с габаритов оборудования. До начала строительных работ уточните эксплуатационные нагрузки, расположение опор, параметры подключений и требуемые зоны обслуживания. Затем совместно проверьте фундамент, гидравлический профиль и маршрут доставки: изменение одного из этих параметров может повлиять на остальные.

Согласуйте интерфейсы оборудования до заливки бетона

Предварительная компоновка помогает зарезервировать место, но для строительства ее недостаточно. Разные варианты очистки могут предусматривать различные схемы опирания, внешние резервуары, расположение воздуходувок и требования к подъему. Определите, какие элементы поставляются на раме, а какие необходимо построить или установить отдельно.

Запросите согласованный комплект данных, включающий:

• Общие габариты, предусмотренные точки опирания, детали крепления и монтажные допуски.
• Массу пустого оборудования, рабочую массу и максимальную массу при заполнении, включая условия гидравлических испытаний.
• Размеры, отметки и ориентацию патрубков подачи, отвода, перелива, дренажа и удаления осадка.
• График электрических нагрузок, требования к электропитанию, вводы кабелей и интерфейсы управления.
• Зоны доступа для открытия панелей, демонтажа оборудования и подъема сменных компонентов.

Зафиксируйте, кто отвечает за каждый интерфейс. Например, входной фланец может входить в комплект поставки оборудования, а расположенные выше по потоку решетка, запорная арматура и соединительные трубопроводы — нет. Неопределенность по таким позициям часто приводит к поздним изменениям при монтаже.

Основание должно выдерживать эксплуатационные нагрузки без деформации рамы

Железобетонная плита — распространенное решение, но не универсальное требование. Конструкция фундамента должна соответствовать схеме опирания, заданной поставщиком, грунтовым условиям и местным требованиям к конструкциям. Не выбирайте толщину плиты исходя только из транспортной массы: сточные воды, накопленный осадок и установленное оборудование увеличивают нагрузку во время эксплуатации.

Конструктор должен разработать фундамент с учетом фактического распределения нагрузок. Неуплотненная насыпь, сжимаемый грунт, грунтовые воды или уклон поверхности могут потребовать улучшения грунтового основания либо другого типа фундамента. Неравномерная осадка может деформировать раму, нарушить соосность подключенных трубопроводов и повлиять на внутренние уровни воды.

Уточните, требуется ли сплошное опирание блока, опорные полосы или отдельные подушки. Даже визуально ровное основание может не обеспечивать опору в предусмотренных точках. Применяйте указанный способ выравнивания и подливки раствора; не устанавливайте самодельные опоры под элементы рамы, не рассчитанные на такую нагрузку.

Расположение анкеров, прочность бетона и требования к его выдержке следует определить до доставки. В некоторых местах при выборе анкеровки определяющими могут быть ветровые, сейсмические и связанные с затоплением нагрузки. Покрытие вокруг оборудования может иметь уклон в сторону водостоков, но опорная поверхность установки должна соответствовать допуску по горизонтальности, установленному поставщиком.

Определите гидравлический профиль до фиксации высоты платформы

Одна из частых дорогостоящих ошибок — когда готовое входное подключение оказывается выше отметки входящего канализационного коллектора. Другая — когда имеющегося напора недостаточно для отвода воды в принимающий коллектор. Обе проблемы могут остаться незамеченными, если на компоновочном чертеже указаны только размеры в плане.

Подготовьте гидравлический профиль с использованием единого высотного датума. Укажите отметку лотка входящего коллектора, сооружения предварительной очистки, насосную станцию (если предусмотрена), уровни воды в сооружениях очистки, отводящее подключение и уровень воды в принимающем водоеме или коллекторе. Проверьте режимы максимального расхода и подпор ниже по потоку, а не только обычные условия в сухую погоду.

Если самотечный режим невозможен, определите схему перекачки до начала строительства. При выборе насоса необходимо учитывать требуемый расход и напор системы, а автоматика и доступный объем накопления должны предотвращать неподходящий режим подачи или неконтролируемый перелив. Оборудование биологической очистки может не справляться с резкими скачками расхода, даже если входной трубопровод способен их пропустить.

Предусмотрите для внешних трубопроводов независимые опоры, чтобы их вес и температурные перемещения не передавались на патрубки оборудования. При необходимости установите запорные устройства и разъемные соединения для технического обслуживания; пересечения подземных трубопроводов согласуйте до того, как фундамент ограничит возможность земляных работ.

Если проект предусматривает последующую доочистку с использованием природных процессов,проектирование и строительство искусственных водно-болотных угодий следует согласовать с отметкой выпуска установки и отведенной площадью. Искусственное водно-болотное угодье — это отдельный элемент очистки, требующий собственной гидравлической и эксплуатационной оценки, а не предполагаемая замена необходимой очистки или разрешения на сброс.

Предотвратите попадание ливневых вод и обеспечьте сбор загрязненного стока

Разместите установку так, чтобы поверхностный сток не скапливался у электрооборудования, дверей доступа и отверстий резервуаров. До выбора отметки платформы оцените риск затопления и пути отвода воды на площадке. Подъем блока может снизить риск затопления, но также повлиять на требования к перекачке входящего потока и доступ для обслуживания.

Отделите отвод чистых дождевых вод от потенциально загрязненных стоков после промывки, разливов химикатов и утечек технологической жидкости. Схемы их сбора и удаления должны соответствовать требованиям площадки к сточным водам и охране окружающей среды. Не подключайте зону оборудования к ливневой канализации автоматически.

Возврат промывочной или дренажной воды в процесс следует проверить на соответствие гидравлической пропускной способности и химическую совместимость. Для зон хранения и дозирования химикатов также могут потребоваться защитные поддоны, стойкие к химикатам поверхности и организованный отвод стоков. Предусматривайте такие решения с учетом фактически поставляемых химикатов.

Подготовьте инженерные сети для эксплуатации, а не только для первоначального включения

Сверьте напряжение, частоту, количество фаз, подключенную нагрузку и пусковой ток электродвигателей с окончательным графиком электрических нагрузок. В рамках проекта электроснабжения площадки предусмотрите подходящие устройства отключения и защиты, заземление и прокладку кабелей. Наличие электропитания в ближайшем здании не гарантирует, что его фидер сможет обеспечить очистную установку.

Расположите кабельные вводы и шкафы управления так, чтобы они были защищены от вероятного затопления и воздействия промывочной воды. Уличное оборудование должно соответствовать условиям установки. Если возможно скопление канализационных газов, требования к вентиляции и классификации взрывоопасных зон следует определить по результатам соответствующей оценки площадки, а не считать одинаковыми для всех объектов.

Другие инженерные сети зависят от технологического процесса. Проверьте наличие воды для пусконаладочных работ, подключений для промывки, доступа для доставки химикатов и средств связи для сигнализации или дистанционного мониторинга, если они предусмотрены. Если перебои электроснабжения могут привести к переливу сточных вод или недопустимому сбросу, до пусконаладочных работ определите необходимый объем накопления, резервное электропитание или порядок безопасной остановки.

Предусмотрите пространство для разгрузки, эксплуатации и замены компонентов

Проверьте маршрут доставки от въезда на площадку до места установки. Важны ширина ворот, препятствия по высоте, пространство для маневрирования, уклоны и несущая способность грунта. Подходящая площадка под оборудование бесполезна, если транспортное средство или подъемное оборудование не могут безопасно до нее добраться.

План подъема должен предусматривать использование обозначенных поставщиком точек строповки и подтвержденную транспортную массу. Совместно с подрядчиком по подъемным работам проверьте место установки крана, подземные коммуникации и требования к опорам выносных опор крана. Не предполагайте, что блок можно перемещать волоком или поднимать за любой удобный элемент рамы.

Предусмотрите рабочее пространство за пределами габаритов оборудования:

• Зоны открывания дверей и доступа к электрическим шкафам, арматуре, решеткам и точкам отбора проб.
• Маршруты демонтажа насосов, воздуходувок, мембран и других обслуживаемых компонентов, входящих в комплект установки.
• Подъезд для машин для удаления осадка и доставки химикатов без перекрытия рабочих проездов.
• Безопасные площадки, освещение и защиту от падения там, где этого требуют регулярные работы.

Оцените воздействие шума и запаха на расположенные рядом занятые помещения. Любое укрытие, установленное для защиты от погодных условий или снижения шума, не должно препятствовать вентиляции, охлаждению оборудования и доступу для обслуживания.

Установите контрольную точку готовности площадки до отгрузки

До разрешения на отгрузку сопоставьте фактическое состояние площадки с утвержденными чертежами. Проверьте отметки и опорные поверхности фундамента, расположение анкеров, готовность бетона к нагрузке, координаты трубных подключений и готовность электроснабжения. Фотографии полезны, но при критичных требованиях к соосности или высотным отметкам необходимы результаты геодезической съемки.

Разделяйте готовность к доставке и готовность к пусконаладке. Установку можно безопасно разместить на площадке, даже если технологические подключения еще не завершены, при условии что оставшиеся работы выполняются по контролируемому графику. Для пусконаладки дополнительно требуются завершенные проверки, испытания на герметичность, проверка приборов, готовность инженерных сетей и согласованный порядок подачи сточных вод.

Заранее определите, куда будут направляться сточные воды до готовности очистки и во время запуска процесса. Для биологических систем может потребоваться предусмотренный технологией период запуска; подача питания на оборудование сама по себе не подтверждает соответствие очистки нормативным требованиям. До подачи сточных вод согласуйте обязанности участников запуска, порядок отбора проб и критерии приемки.
