Что такое «скид» в процессе очистки сточных вод?

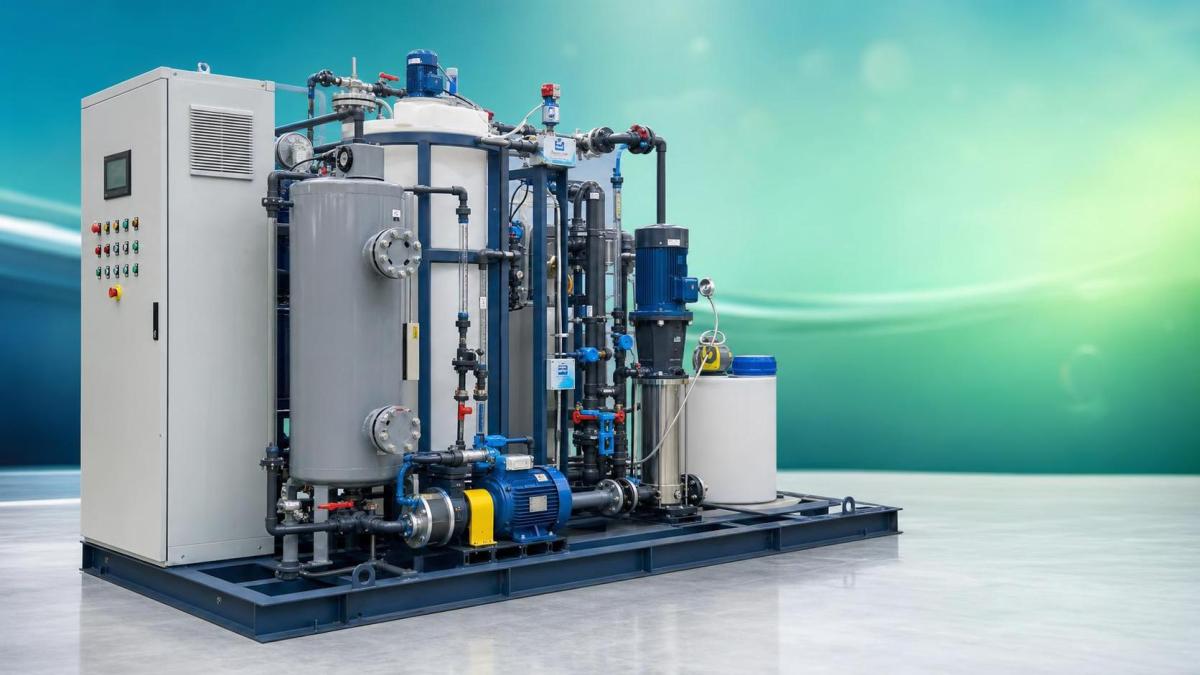

В области очистки сточных вод скиды представляет собой сборную технологическую установку, смонтированную на стальном каркасе или основании, в состав которой входят насосы, резервуары, клапаны, приборы, трубопроводы и электрические системы управления, собранные в единый комплект до доставки на объект. На первый взгляд это кажется простым, однако на практике такой подход меняет порядок поставки, монтажа и эксплуатации очистных сооружений. Для многих муниципальных и промышленных проектов основная ценность скида заключается не только в компактности. Важно то, что часть технологической системы поставляется уже интегрированной и протестированной, а ее подключение к остальной системе становится проще.

Этот вопрос часто возникает при сравнении традиционной установки, собираемой непосредственно на объекте, с модульным решением. При обычном строительстве отдельные компоненты доставляются по отдельности и монтируются на месте. Скид, напротив, представляет собой нечто близкое к технологическому «блоку». В зависимости от области применения он может использоваться для дозирования, обеззараживания, фильтрации, кондиционирования осадка, приготовления химических реагентов, предварительной подготовки перед мембранной очисткой или даже включать небольшой комплект оборудования для полного технологического процесса.

Что обычно входит в состав скида

Скид для очистки сточных вод определяется не конкретным технологическим процессом, а способом его компоновки. Типичный скид может включать:

• Механическое оборудование, например насосы, мешалки или воздуходувки
• Технологические трубопроводы и клапаны
• Контрольно-измерительные приборы для контроля расхода, давления, pH, ORP или уровня
• Электрические шкафы и системы управления на базе PLC
• Несущий каркас для транспортировки и монтажа

Последний пункт имеет большее значение, чем многие покупатели ожидают. Скид — это не просто оборудование, размещенное рядом друг с другом. Он спроектирован таким образом, чтобы его можно было поднимать, транспортировать, подключать и обслуживать с меньшим количеством непредвиденных проблем. При разработке качественного скида также учитываются пространство для технического обслуживания, химическая безопасность, дренаж, прокладка кабелей и возможность для операторов добраться до клапанов и приборов без превращения обычных операций в неудобную процедуру.

Почему системы на базе скида широко применяются в современных проектах очистки

Главная причина — эффективность реализации проекта. При модернизации муниципальных очистных сооружений, расширении промышленных объектов и создании децентрализованных систем соблюдение сроков часто имеет большое значение. Скид можно изготовить параллельно с выполнением строительных работ, что сокращает общий срок поставки. Кроме того, уменьшается объем монтажных работ на объекте, а значит, обычно сокращается количество проблем на стыках между механическими, электрическими и контрольно-измерительными системами.

Есть и преимущество, связанное с контролем качества. Заводская сборка обеспечивает большую стабильность по сравнению с попыткой смонтировать все оборудование на открытом воздухе в условиях меняющейся обстановки на объекте. Испытания на герметичность, проверку электропроводки и верификацию логики управления проще выполнять до отправки оборудования. Это не исключает пусконаладочные работы, но, как правило, делает запуск более предсказуемым.

Скиды особенно полезны для объектов с ограниченной площадью. Старые муниципальные очистные сооружения, предприятия пищевой промышленности, рыбоводческие хозяйства и удаленные промышленные объекты часто не располагают большими помещениями для оборудования. В таких случаях модульная интеграция является не просто проектным предпочтением, а иногда единственным практичным вариантом.

Место скида в системе очистки сточных вод

Скид может находиться практически на любом участке технологической линии очистки, однако чаще всего он применяется там, где оборудование должно работать как тесно интегрированная подсистема с точным управлением. Типичным примером являются системы дозирования химических реагентов, особенно для корректировки pH, удаления фосфора, приготовления коагулянтов или дезинфицирующих средств. Еще один вариант — установки обеззараживания. Компании, обладающие опытом работы с диоксидом хлора, например, часто интегрируют генерацию, дозирование и системы безопасности в установки на базе скида, поскольку эти функции требуют надежной координации.

Подходящими вариантами также являются стадии предварительной очистки и доочистки. Скиды для фильтрации, предварительной подготовки перед мембранной очисткой и компактные установки повторного использования воды все чаще применяются там, где требования к качеству воды четко определены, но условия монтажа ограничены. В небольших проектах скид может даже включать интегрированный комплекс очистки, такой как компактное интегрированное оборудование для очистки воды на базе скида, особенно если быстрое развертывание важнее строительства крупного стационарного сооружения с нуля.

Однако скид не всегда является оптимальным выбором

Именно здесь важен опыт. Оборудование на базе скида привлекательно, но оно не является универсальным решением. Если расход обрабатываемой среды очень велик, процесс требует значительной индивидуализации или в большой степени зависит от специфической интеграции с строительными конструкциями объекта, модульная компоновка может оказаться неудобной. Ограничения при транспортировке могут влиять на размеры резервуаров и оборудования. Кроме того, при слишком плотной компоновке может быть затруднен доступ для обслуживания.

Еще одно распространенное заблуждение заключается в том, что «изготовленное на заводе» означает «готовое к немедленной эксплуатации». На практике любой скид по-прежнему зависит от инженерных коммуникаций объекта, характеристик поступающей воды, местных стандартов, квалификации операторов и реалистичного плана пусконаладки. Сточные воды редко бывают такими стабильными, как это может выглядеть в рекламных материалах. Если нагрузка на входе резко меняется или сточные воды содержат компоненты, вызывающие загрязнение мембран и оборудования, масла, волокна или вещества, образующие отложения, конструкция скида должна учитывать эти условия, а не основываться на типовой схеме процесса.

Что следует проверить перед выбором системы на базе скида

Полезно начать не с вопроса «Насколько она компактна?», а с вопроса «Какую проблему решает этот скид?». Иногда ответом является более быстрое строительство. Иногда — более безопасное обращение с химическими реагентами. Иногда — более удобное поэтапное расширение. После этого несколько проверок становятся важнее внешнего вида:

• Соответствует ли проектная основа фактическим характеристикам сточных вод, а не идеальным образцам
• Какой объем предварительной сборки и заводских испытаний предусмотрен
• Какие подключения на объекте необходимы для электропитания, дренажа, вентиляции и интеграции системы управления
• Каким образом операторы будут обслуживать насосы, приборы и клапаны после монтажа
• Можно ли расширить или изменить скид при изменении нормативов на сброс

Также стоит выяснить, кто отвечает за интеграцию технологического процесса, а не только за поставку оборудования. В очистке сточных вод каркас является видимой частью, тогда как технологические решения требуют более сложной экспертизы. Опытный поставщик обычно рассматривает не только изготовление оборудования, но и изменения состава поступающей воды, поставку химических реагентов, обучение операторов, последовательность запуска и стабильность длительной эксплуатации.

Почему инженерный опыт имеет значение

Именно поэтому компании с широким опытом в области экологической инженерии обычно подходят к проектированию скида иначе, чем обычные торговцы оборудованием. Shandong Wit Environmental Protection Technology Co., Ltd, например, работает в сферах очистки сточных вод, генерации диоксида хлора, экологического восстановления и других экологических проектов, располагая более чем десятилетним опытом в области очистки воды и участвуя в широком спектре муниципальных, промышленных и рыбоводческих проектов. Такой опыт обычно формирует более практичный набор вопросов: не только какое оборудование следует смонтировать, но и как скид будет работать после внедрения в реальный проект с реальными операторами и фактическими колебаниями качества воды.

Участие компании в научно-исследовательском сотрудничестве и генеральном инженерном подряде также указывает на то, что рынок часто упускает из виду: модульное оборудование по-прежнему требует строгого соблюдения технологических принципов. Скид может сэкономить время и место, однако если совместимость химических материалов, гидравлический баланс или логика управления рассматриваются поверхностно, компактная компоновка лишь концентрирует проблемы на меньшей площади.

Практический подход к пониманию скида

Итак, что представляет собой скид в очистке сточных вод? Лучше всего рассматривать его как предварительно спроектированный технологический модуль, объединяющий определенную функцию в транспортируемый и готовый к монтажу блок. Его преимущество заключается в интеграции. Риск состоит в чрезмерном упрощении, когда покупатели предполагают, что все скиды одинаковы.

Если характеристики сточных вод достаточно хорошо изучены, площадь объекта ограничена, а проект требует более быстрой поставки и упрощенного монтажа, решение на базе скида часто является разумным вариантом. Если же процесс отличается высокой изменчивостью или интерфейсы объекта еще недостаточно определены, перед принятием решения стоит уделить дополнительное время рассмотрению проектной основы. В этой сфере решение заключается не в выборе самого скида. Главное — соответствие скида конкретной задаче очистки.
