Как транспортные ограничения влияют на проектирование блочно-модульной установки очистки сточных вод

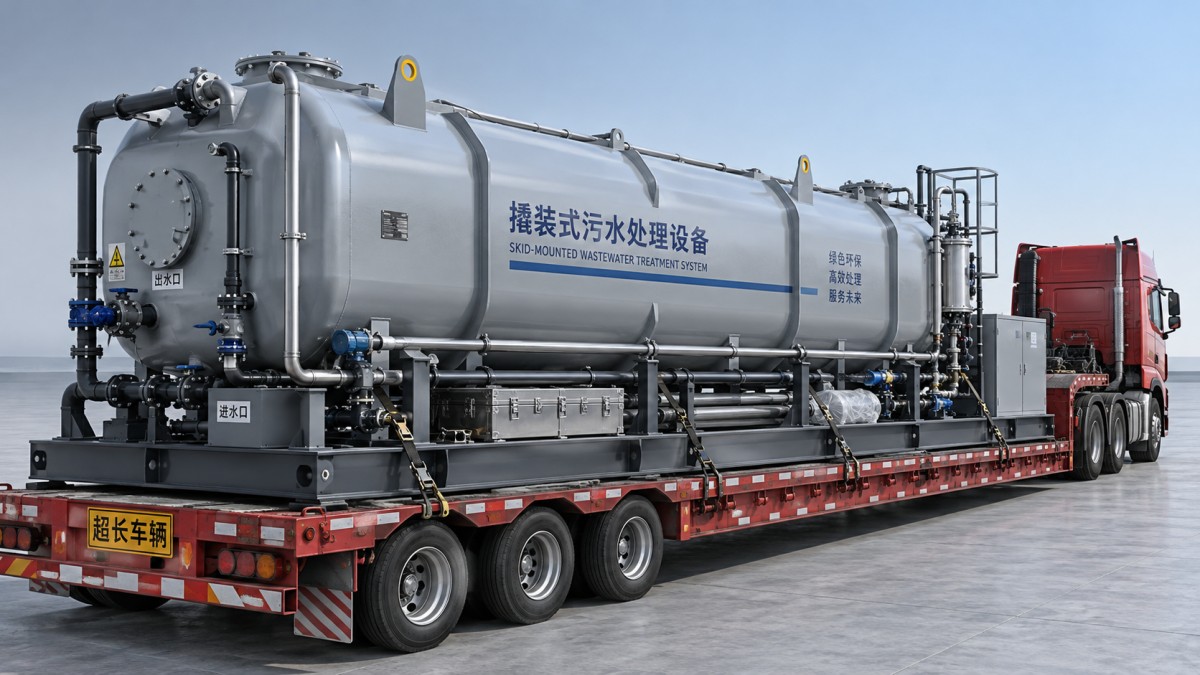

Модульная установка очистки сточных вод на салазках может соответствовать расчётным параметрам очистки, но оставаться практически недоставляемой, если её габариты, масса или схема подъёма превышают ограничения маршрута перевозки. Поэтому транспортные ограничения необходимо учитывать в исходных данных проектирования до того, как будут окончательно определены геометрия резервуаров и компоновка оборудования. Они определяют не только возможность доставки модуля на площадку, но и объём очистки, который он может вместить, а также объём сборочных работ после доставки.

Ключевое ограничение — вся цепочка доставки: погрузка на заводе, перевозка наземным транспортом, обработка в порту, морская перевозка, если применимо, проезд по последнему участку и установка на фундамент. Конструкция, подходящая для одного этапа перевозки, может не подойти для другого. Компоновку модуля могут определять самый низкий мост, наиболее крутой поворот, допустимая нагрузка на ось или имеющаяся конфигурация крана.

Определите транспортный габарит до окончательного выбора технологической компоновки

Универсального максимального размера транспортируемой модульной установки очистки сточных вод не существует. Ограничения для автомобильных перевозок зависят от юрисдикции, конфигурации транспортного средства и маршрута, а разрешения на перевозку негабаритных грузов вводят дополнительные условия, но не гарантируют возможность проезда. При оценке маршрута необходимо определить допустимые габариты транспортного средства с грузом, ограничения по мостам, геометрию поворотов, уклоны и просветы у въезда на площадку.

При определении транспортного габарита необходимо учитывать прицеп и все выступающие элементы. Общую высоту для дорожной перевозки измеряют от поверхности дороги, а не от основания салазок. Вентиляционные патрубки, подъёмные проушины, поручни, электрические шкафы и упаковка могут превратить в остальном подходящий модуль в груз с превышением допустимой высоты или ширины.

Для перевозки в контейнере недостаточно учитывать только его внутренние размеры. Необходимо также проверить дверные проёмы, способ погрузки, грузоподъёмность, нагрузку на пол и способы крепления с учётом характеристик выбранного контейнера. Модуль может геометрически помещаться внутри, но его может быть невозможно загрузить через двери, либо он может создавать недопустимые сосредоточенные нагрузки.

Геометрия резервуара должна обеспечивать необходимую эффективную производительность очистки

Транспортные ограничения по ширине и высоте напрямую ограничивают поперечное сечение реактора. Уменьшение глубины резервуара, чтобы пройти под препятствием, не просто создаёт более низкую версию того же технологического процесса. Это меняет доступный объём жидкости, глубину погружения аэраторов, условия перемешивания и потенциально геометрию, необходимую для отделения твёрдых веществ.

Рассмотрим иллюстративный пример со средним расходом 120 м³/сут и выбранным временем гидравлического удерживания восемь часов. Соответствующий эффективный объём жидкости составляет 40 м³. Это арифметический пример, а не рекомендация по проектированию очистки. Если транспортные ограничения уменьшают доступную внутреннюю площадь поперечного сечения до 4 м², для обеспечения такого объёма требуется эффективная длина резервуара 10 м — без учёта перегородок, свободного борта, объёма, занимаемого оборудованием, и других технологических отсеков.

Увеличение длины резервуара позволяет восстановить объём, но также меняет распределение потока, требования к конструкционной прочности на изгиб и опорам. При ограниченной ширине узкий отстойный отсек может не иметь достаточной площади поверхности, даже если общий объём резервуара кажется достаточным. Эффективность осветления нельзя подтвердить только временем удерживания.

Мембранные процессы и процессы с прикреплённой биомассой также не устраняют ограничения по габаритам. Для мембранных модулей нужны монтажные зазоры, распределение воздуха и пространство для извлечения. В реакторах с загрузочным материалом необходимы надлежащее перемешивание и удерживающие сетки. Компактный процесс следует выбирать с учётом характеристик исходной воды, требований к очищенной воде и возможностей эксплуатации, а не только для того, чтобы установка поместилась на один грузовик.

На полезном компоновочном чертеже следует отдельно показать транспортный габарит, а также габариты, необходимые для эксплуатации и технического обслуживания. Съёмные поручни могут решить проблему доставки; недостаточный верхний просвет для извлечения мембран или демонтажа насоса остаётся проблемой эксплуатации.

Масса при перевозке — не то же самое, что масса при эксплуатации

В ведомости масс необходимо отдельно указать массу сухого оборудования, массу при перевозке, эксплуатационную массу и массу при гидростатических испытаниях, если они предусмотрены. Масса при перевозке включает упаковку, временные распорки, незакреплённые элементы, зафиксированные на салазках, и оставшуюся внутри жидкость. Эксплуатационная масса включает технологическую воду, загрузочный материал, накопленный ил и запас химических реагентов, если применимо.

Один кубический метр воды весит примерно одну тонну. Даже небольшой отсек, из которого не слита вода, может существенно увеличить подъёмную нагрузку и реакции на осях. Поэтому в транспортной спецификации необходимо определить требуемое состояние слива и предусмотреть доступные сливные точки, а не просто указать, что установка «отгружается пустой».

Для высокой или неравномерно загруженной установки одной общей массы недостаточно для проверки. Воздуходувный агрегат или электрический шкаф, расположенный у одного конца, может сместить центр тяжести настолько, что это повлияет на нагрузки на оси прицепа и баланс при подъёме. Поставщик должен указать координаты центра тяжести для фактической транспортной конфигурации, в том числе с учётом компонентов, снятых или перемещённых для перевозки.

Автомобильная перевозка, подъём и эксплуатация создают разные расчётные нагрузки. Резервуар, рассчитанный на гидростатическое давление, всё равно необходимо проверить на ускорения при перевозке, усилия крепления и деформации, вызванные подъёмом. Могут потребоваться временные опоры или распорки; их снятие должно быть чётко указано в инструкциях по монтажу.

Разделение на модули создаёт гидравлические интерфейсы и интерфейсы систем управления

Разделение установки на более мелкие модули может помочь избежать особых требований к перевозке, но каждый стык создаёт необходимость в монтажных соединениях на площадке и пусконаладочных работах. Границы между модулями следует определять исходя из технологической и механической логики, а не просто делить установку на отрезки одинаковой длины.

Гравитационное соединение между биологической очисткой и осветлением особенно чувствительно к высотным отметкам после монтажа. Имеющийся гидравлический напор должен учитывать потери на трение в трубах, фитингах, входах и выходах, а также уровни воды в нижерасположенных элементах. Соединительная труба может казаться достаточного диаметра, но всё равно вызвать переполнение выше по потоку, если отметки фундамента или патрубков выбраны неправильно.

Перекачка насосами обеспечивает большую гибкость по высоте, но требует насосов, систем управления и энергопотребления, а также может менять поведение технологического процесса. При наличии осевших твёрдых веществ схема перекачки также должна исключать отложение и засорение.

На чертежах интерфейсов необходимо указывать не только размер фланцев. Следует определить координаты патрубков, ориентацию соединений, требования к прокладкам и болтам, места оконцевания кабелей, зоны ответственности за приборы и допустимые монтажные отклонения. Для отдельных воздушных коллекторов требуется схема балансировки; для отдельных технологических резервуаров — согласованная концепция регулирования уровня.

Соединительные трубопроводы нельзя принудительно подгонять, чтобы компенсировать ошибки фундамента. Это может нагрузить патрубки резервуара, нарушить герметичность уплотнений и передать напряжения на оборудование. Лучше заранее определить места опор и заложить инженерно обоснованные допуски на регулировку при монтаже, чем полагаться на незапланированные изменения на площадке.

Требования к подъёму и доступу на площадку могут свести на нет экономию на перевозке

Выбор крана зависит от вылета стрелы, её конфигурации, такелажной оснастки и состояния грунта, а не только от номинальной грузоподъёмности крана. Модуль, который можно поднять рядом с транспортным средством, может оказаться слишком тяжёлым для установки за зданием или через котлован.

Подъёмные проушины, траверсы и углы строповки должны быть рассчитаны для заданной схемы подъёма. При малых углах между ветвями стропов натяжение увеличивается, и могут возникнуть значительные горизонтальные усилия. Нельзя считать, что стенки и крыша резервуара выдержат такие нагрузки без проверки.

При проверке последовательности монтажа необходимо также учитывать фактические условия доступа. Первый установленный модуль не должен перекрывать проезд для транспортного средства или место установки крана для следующего модуля. Для соединения фланцев, установки снятых компонентов и проверки стыков нужно предусмотреть достаточно места. Разделение одной крупной установки на несколько небольших блоков имеет смысл только в том случае, если после установки к их стыкам останется доступ.

Требуйте подтверждения соответствия всем условиям доставки

Ни один отдельный сертификат не подтверждает пригодность оборудования к перевозке. В применимых случаях Кодекс практики ИМО/МОТ/ЕЭК ООН по упаковке грузовых транспортных единиц содержит рекомендации по упаковке и креплению грузов, но не заменяет разрешения на перевозку по маршруту, расчёты прочности или план подъёма. Аналогичным образом, одобрение грузового контейнера ISO не означает автоматического подтверждения пригодности оборудования, установленного внутри него. Модифицированные контейнеры требуют оценки влияния изменений на их конструкцию и применимых согласований.

Технически обоснованная документация должна связывать проект технологического процесса с логистическими допущениями с помощью чётко обозначенных документов:

• Чертежи общего вида с указанием транспортных габаритов, пространства для эксплуатации и съёмных компонентов.
• Ведомость масс и сведения о центре тяжести для каждой транспортной единицы.
• Данные о креплении при перевозке и подъёме, подтверждённые соответствующими инженерными расчётами.
• Чертежи интерфейсов модулей, увязанные с высотными отметками фундамента и гидравлическим профилем.
• План заводских испытаний и приёмки на площадке с указанием испытаний, которые необходимо повторить после повторной сборки.

Заводские испытания не позволяют проверить каждое соединение, выполненное на площадке. Для полевых стыков необходимо провести соответствующие испытания на герметичность, электрические соединения после повторного подключения следует осмотреть и функционально проверить, а системы управления необходимо испытать на стыках модулей. Приёмку очистки следует отделять от механической готовности, поскольку биологическая эффективность зависит от условий эксплуатации и формирования рабочего процесса.

Надёжная конструкция — не обязательно та, в которой меньше всего модулей. Это компоновка, которая обеспечивает необходимый объём технологического процесса и требуемые гидравлические характеристики, оставаясь пригодной для доставки, подъёма и технического обслуживания. Эти условия необходимо подтвердить до изготовления, когда изменение границы между модулями ещё является проектным решением, а не ремонтом на площадке.
