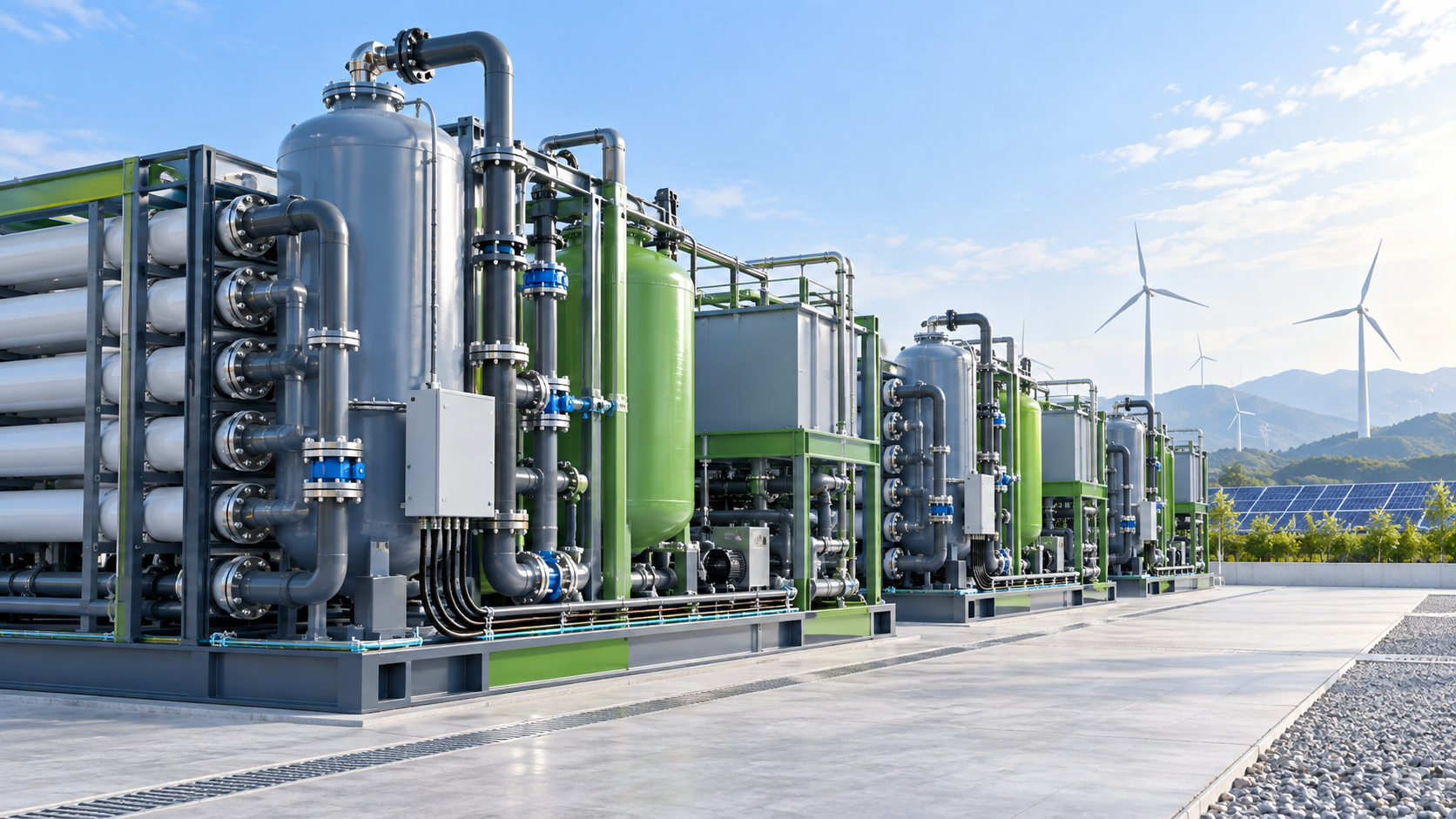

Какие ограничения масштабируемости существуют у крупногабаритного интегрированного водоочистного оборудования блочно-модульного исполнения на раме в проектах поэтапного расширения?

Масштабируемость не закладывается сама по себе — она проектируется

Для руководителей проектов, планирующих поэтапное расширение водной инфраструктуры — особенно при модернизации муниципальных объектов, в промышленных парках или на удалённых ресурсных площадках, — преимуществакрупномасштабного интегрированного водоочистного оборудования на салазках очевидны: стабильное заводское качество, быстрый ввод в эксплуатацию, сокращение строительных работ и предсказуемые OPEX. Однако масштабируемость — возможность поэтапно наращивать производительность без ущерба для эффективности, соответствия нормативам или непрерывности эксплуатации — редко является встроенным свойством. Она зависит от того, как система была спроектирована, а не только от того, как она была собрана.

На практике большинство систем на салазках не удаётся эффективно масштабировать не из-за ограничений компонентов, а вследствие трёх тесно взаимосвязанных проектных решений, принятых на раннем этапе — и зачастую неявно — при разработке спецификации: архитектуры гидравлической интеграции, совместимости уровня управления и стандартизации физических интерфейсов. Это не «характеристики», которые можно просто отметить в спецификации; это инженерные обязательства, определяющие, добавит ли Этап 2 30% производительности или потребует полной переработки системы.

Гидравлическая балансировка — первый барьер масштабируемости

Системы на салазках часто рассчитываются на пиковый расход, при этом насосы, мембраны и дозирование химикатов откалиброваны как замкнутый контур. При добавлении второй системы ниже по потоку или её параллельной интеграции фактическое узкое место заключается не только в расходе. Оно состоит в согласовании потерь давления между параллельными линиями, синхронизации последовательности обратной промывки и равномерности распределения исходной воды. Без интегрированного проектирования коллекторов (например, коллекторов постоянного давления с частотным регулированием) добавленные установки создают неравномерную нагрузку: одна линия работает при 95% потока через мембрану, а другая — менее чем при 60%, что ускоряет загрязнение и сокращает срок службы мембран.

Это не теория. При двух недавних расширениях муниципальных объектов — одном в прибрежной промышленной зоне Шаньдуна и другом в коридоре повторного использования сточных вод центральной провинции — параллельное добавление систем на салазках привело к увеличению расхода химикатов >22% и преждевременной замене картриджей в течение 14 месяцев. Основная причина? Отсутствие общего гидравлического буфера, динамической логики распределения нагрузки между системами и возможности поэтапной корректировки кривых насосов при вводе в эксплуатацию.

Системы управления определяют границы расширения

Система на салазках с автономным PLC может работать безупречно, но при масштабировании становится изолированным элементом. Настоящая масштабируемость требует встроенной поддержки расширения распределённого ввода-вывода, стандартизированных протоколов связи (Modbus TCP, OPC UA, а не проприетарных шлюзов) и координации на уровне прошивки сигналов тревоги, каскадирования уставок и логики блокировок между несколькими установками. Если каждая система на салазках использует собственный HMI с независимыми порогами аварийной сигнализации, добавление Установки №3 означает не просто больше оборудования — оно требует согласования конфликтующих деревьев логики, повторной калибровки перекрёстных ссылок датчиков и переписывания описаний алгоритмов управления с нуля.

Перспективные проекты сегодня задают архитектуру управления заранее, а не рассматривают её как второстепенную задачу. Это включает определение резерва ввода-вывода, готового к расширению (например, ≥30% резервных дискретных входов на каждую систему), требование к независимым от поставщика периферийным вычислительным узлам и обязательное предоставление открытого доступа к API для будущей интеграции SCADA. Без этого «модульность» быстро превращается во «фрагментированность».

Пространственные ограничения и ограничения интерфейсов не подлежат компромиссу

Системы на салазках экономят пространство — но только если планировка площадки предусматривает расширение *до* начала фундаментных работ. К распространённым упущениям относятся недостаточная ширина сервисного прохода между системами (минимум 1,8 м для обслуживания + доступа крана), недостаточный запас высоты для будущего подъёма и замены более крупных компонентов, а также недооценка точек подключения инженерных коммуникаций (электропитание, воздух, подача химикатов, дренаж). Одному предприятию по переработке продукции аквакультуры в Цзянсу пришлось демонтировать 40 м² сборной бетонной плиты для размещения второй системы на салазках, поскольку первоначальный проект предполагал эксплуатацию одной установки и не предусматривал резервные кабельные каналы.

Не менее важна стандартизация механических интерфейсов. Номинальные параметры фланцев, материалы прокладок, совместимость толщины стенок труб и даже спецификации заземляющих шин должны быть единообразными на всех этапах. Несоответствие между ANSI 150 на Этапе 1 и DIN PN10 на Этапе 2 приводит к неделям доработок на площадке и создаёт потенциальную ответственность, если герметичность уплотнений влияет на соответствие нормативам по сбросу.

Когда модульная конструкция действительно обеспечивает рост

Масштабируемость не является невозможной — она лишь зависит от определённых условий. Наиболее успешные поэтапные внедрения имеют одну общую черту: системы на салазках рассматриваются не как изолированные установки, а как узлы в спроектированной экосистеме. Это означает выбор интегрированных решений, в которых гидравлические, управляющие и механические интерфейсы совместно проектируются с Дня 1.

Например, модульная водоснабжающая установка на салазках с частотным регулированием и постоянным давлением демонстрирует, как координация частотных приводов между несколькими системами на салазках может поддерживать стабильные профили давления даже при изменении потребности в расходе на разных этапах, устраняя необходимость в отдельных повысительных насосных станциях или редукционных клапанах ниже по потоку. Её архитектура управления поддерживает подключаемое добавление идентичных установок с автоматическим распределением IP-адресов и синхронизированным наследованием уставок, сокращая время ввода в эксплуатацию для Этапа 2 примерно на ~65% по сравнению с традиционными подходами.

Но даже здесь успех зависит от дисциплины на предшествующих этапах: последовательного мониторинга качества исходной воды, согласованных алгоритмов дозирования химикатов и заранее утверждённых соглашений по маркировке данных на всех этапах. Масштабируемость не поставляется в транспортном контейнере — она согласовывается в документе спецификации, подтверждается в ходе FAT и поддерживается дисциплинированной эксплуатацией.

Итог: если график вашего проекта предусматривает «добавление ещё одной системы на салазках в следующем году», убедитесь — до подписания договора — что резерв гидравлической мощности, архитектура управления и планы интерфейсов площадки были спроектированы для роста, а не только для запуска.
